Chức năng chính của tủ cấp nguồn 48V DC

Phân phối nguồn điện: Phân phốiNguồn điện một chiều 48Vtừ hệ thống cấp nguồn DC (như bộ chỉnh lưu, bộ pin, v.v.) đến nhiều thiết bị hoặc nhánh cần nguồn DC để đảm bảo mỗi thiết bị có được nguồn điện DC ổn định và đáng tin cậy.

Đường dây bảo vệ: Bảng điều khiển thường được trang bị các thiết bị bảo vệ như cầu dao và cầu chì DC. Khi một nhánh bị quá tải, ngắn mạch hoặc các sự cố khác, nó có thể tự động cắt nguồn điện của nhánh bị lỗi để bảo vệ sự an toàn của thiết bị, đường dây, ngăn chặn sự cố lan rộng và ảnh hưởng đến toàn bộ hệ thống nguồn DC.

Giám sát và điều khiển: Một số bảng cấp nguồn DC 48V có chức năng giám sát, có thể giám sát các thông số như điện áp bus DC và dòng điện nhánh trong thời gian thực và tải thông tin này lên hệ thống giám sát để nhân viên vận hành và bảo trì có thể nắm được trạng thái hoạt động của thiết bị kịp thời và cũng có thể nhận ra điều khiển từ xa của công tắc cấp liệu.

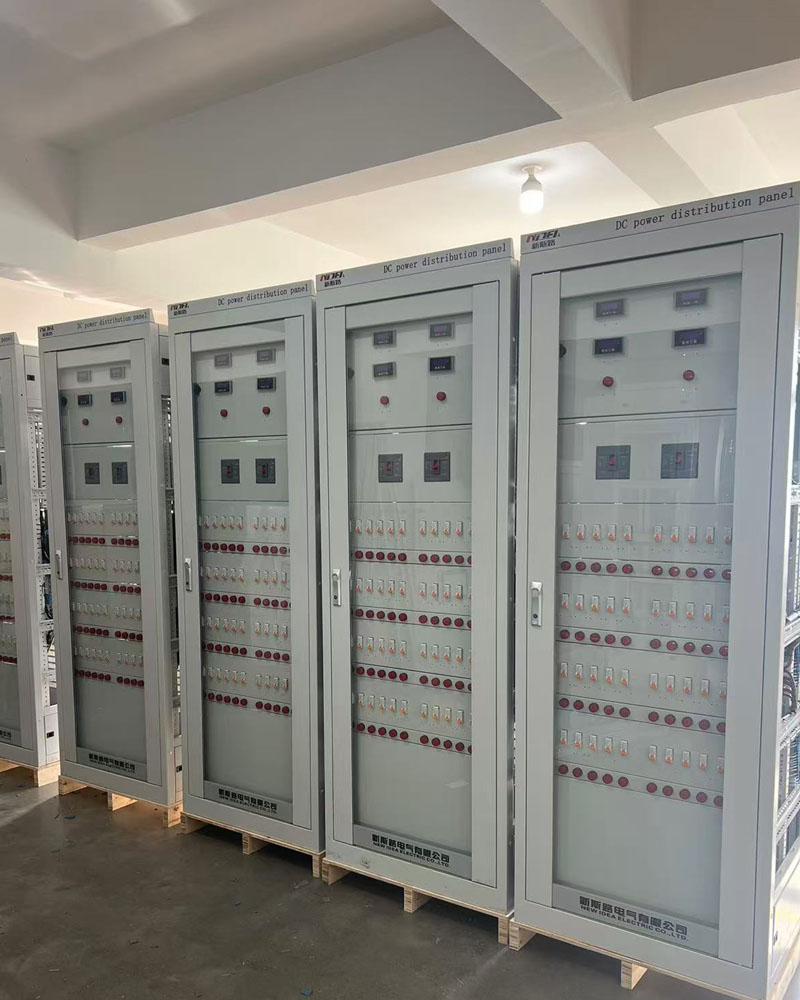

Thành phần cơ bản của bảng trung chuyển

Thân màn hình: Là vỏ của thiết bị, nó thường được làm bằng vật liệu kim loại có hiệu suất che chắn điện từ tốt và độ bền cơ học. Nó được sử dụng để cài đặt và sửa chữa các bộ phận điện bên trong và cung cấp sự bảo vệ và hỗ trợ.

Công tắc đầu vào DC: Công tắc chính kết nối bus DC và bảng cấp nguồn được sử dụng để điều khiển đầu vào nguồn của toàn bộ bảng cấp nguồn. Khi cần kiểm tra hoặc bảo trì bảng trung chuyển, nguồn điện có thể bị cắt bằng cách vận hành công tắc.

Vôn kế DC: Dùng để đo và hiển thị giá trị điện áp của bus DC để nhân viên vận hành và bảo trì có thể hiểu trực quan trạng thái điện áp của hệ thống nguồn DC.

Thiết bị giám sát cách điện nguồn DC: Giám sát thời gian thực trạng thái cách điện của hệ thống DC, khi xảy ra hiện tượng giảm cách điện hoặc lỗi nối đất, tín hiệu cảnh báo sẽ được phát ra để đảm bảo hệ thống DC hoạt động an toàn.

Bộ cấp nguồn mô-đun: Cấu trúc mô-đun plug-in bao gồm bộ ngắt mạch cấp nguồn DC, CT dòng rò, đèn tín hiệu và bảng thu thập thông tin. Mỗi mô-đun tương ứng với một nhánh cấp nguồn và có điều khiển bật tắt vòng lặp, bảo vệ quá tải và ngắn mạch, cũng như các chức năng thu thập và tải lên trạng thái thông tin của bộ cấp nguồn.
