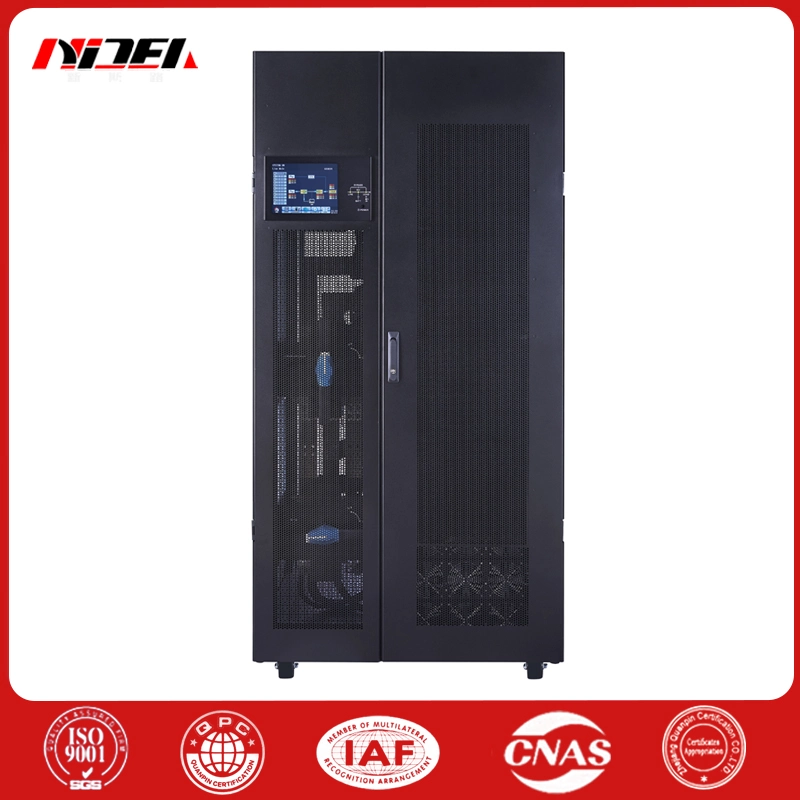

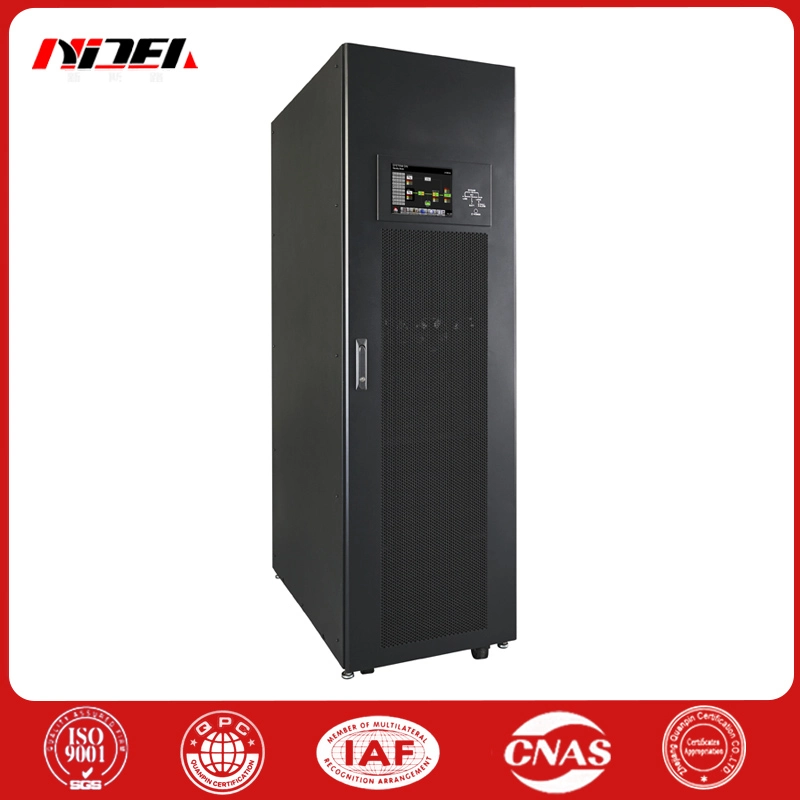

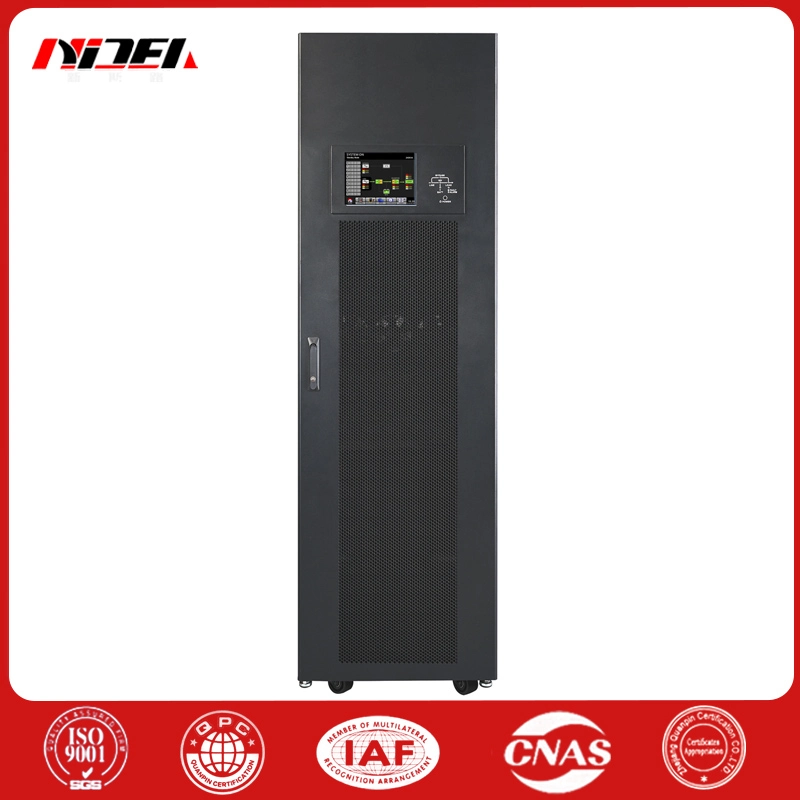

UPS mô-đun N+X

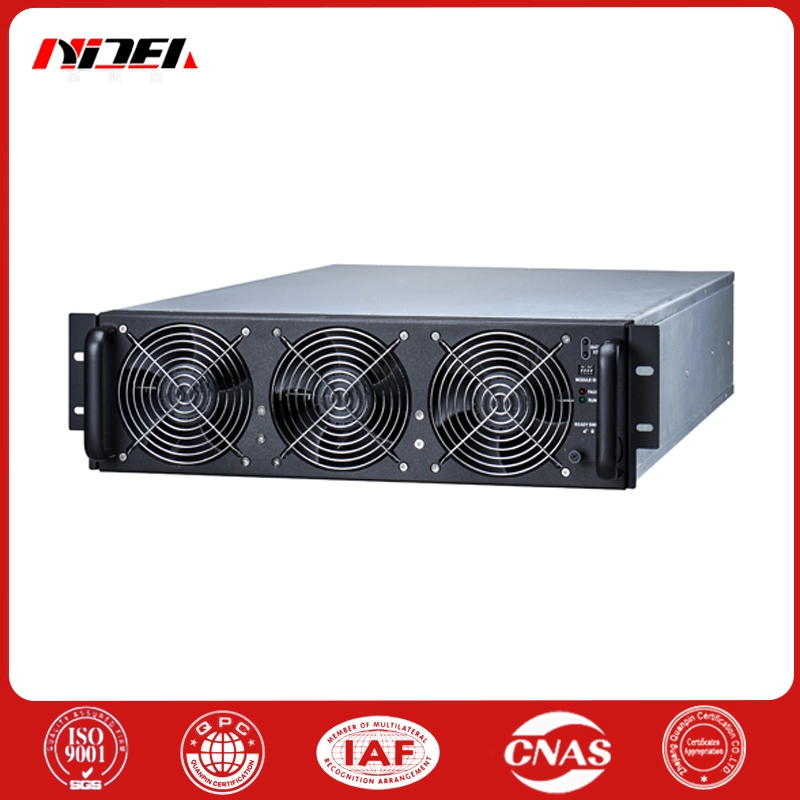

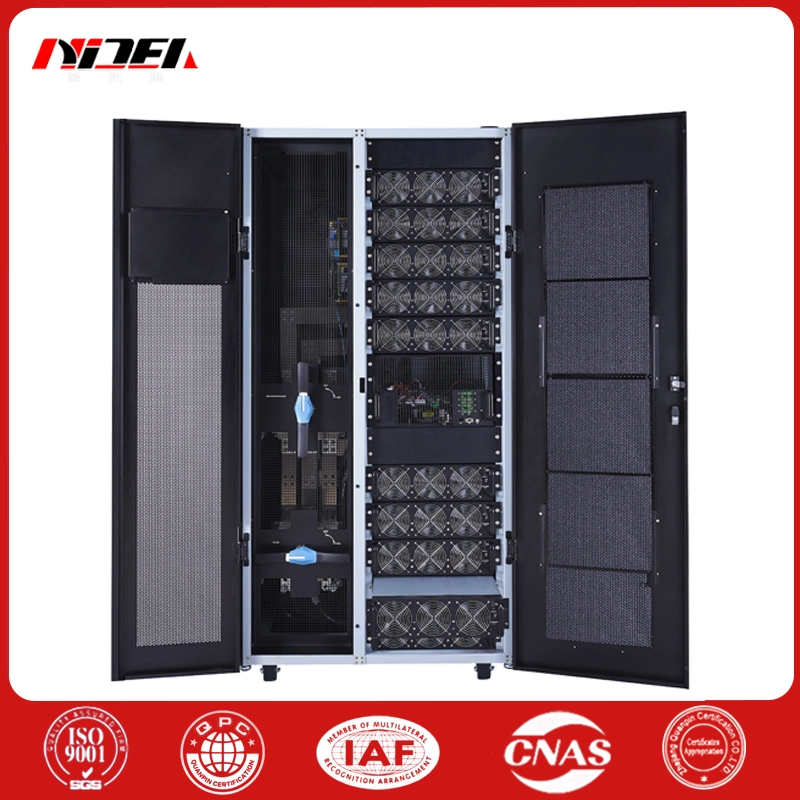

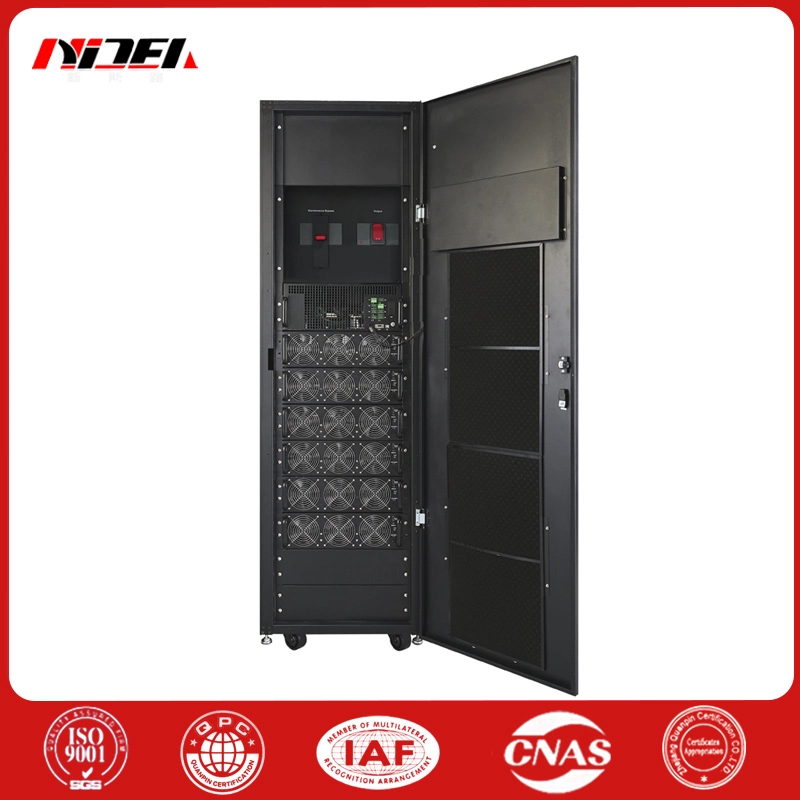

UPS mô-đun N+X, mô-đun nguồn 20/30KVA/3U, tủ đơn hỗ trợ tới 10 nguồn điện module song song lên đến 300KVA, tủ đơn có thể được kết nối song song lên đến 4 và công suất tối đa là 1200KVA. Mỗi mô-đun nguồn có một mạch độc lập Bộ điều khiển DSP. Khi mô-đun nguồn bị lỗi, nó sẽ tự động ngắt kết nối khỏi hệ thống và hệ thống có thể tiếp tục hoạt động.

UPS mô-đun sử dụng chuyển đổi kép trực tuyến cấu trúc, bao gồm bộ chỉnh lưu, biến tần, bộ sạc, mạch điều khiển, đầu vào và bộ ngắt mạch đầu ra và đầu nối pin. Bù hệ số công suất đầu vào, v.v. Tất cả các mô-đun có thể được hoán đổi nóng trực tuyến để cung cấp mức độ bảo mật cao nhất tính sẵn có và khả năng bảo trì.

Lỗi mô-đun điều khiển sẽ không ảnh hưởng hoạt động bình thường của hệ thống. Mô-đun điều khiển có thể được thay thế trực tuyến với tính năng trao đổi nóng và kết nối song song của mô-đun nguồn cũng được quản lý tập trung bởi mô-đun điều khiển. Nó chạy theo thống nhất các tham số song song. Lỗi mô-đun nguồn có thể tự động thoát khỏi trạng thái song song hệ thống mà không gây tổn hại đến toàn bộ hệ thống song song.

Hệ thống UPS mô-đun sử dụng một nguồn độc lập mô-đun bỏ qua tĩnh và không sử dụng nhiều cấu trúc bỏ qua tĩnh để tránh hư hỏng quá tải do dòng điện không đều của nhiều đường vòng khi chuyển sang bỏ qua. Độ chính xác điện áp đầu ra của mô-đun song song kết nối là ± 1% và dòng điện tuần hoàn song song là <1%.

Mô-đun bỏ qua tĩnh chỉ chứa công tắc tĩnh của đường bypass, nhưng không phải là công tắc tĩnh của mạch chính đầu ra. Vì vậy, khi thay thế module bypass tĩnh sẽ không gây ra hiện tượng hệ thống sẽ bị tắt nguồn hoặc chuyển sang chế độ bỏ qua bảo trì thủ công. Trực tuyến có thể thực hiện thay thế trao đổi nóng ở chế độ pin.

Tính năng và ưu điểm của N+X UPS mô-đun:

UPS mô-đun N+X có hiệu suất tổng thể cao, đạt hiệu suất cao nhất trên 96% và hiệu suất hệ thống lớn hơn 95% khi tải ở trên 30%;

Nó hỗ trợ giấc ngủ mô-đun thông minh chức năng có thể cải thiện hiệu suất tổng thể trong điều kiện tải nhẹ;

Điện áp và tần số đầu vào cực rộng dải điện áp đầu vào rộng: 138-485V;

Dải tần số đầu vào rộng: 40-70HZ, thích ứng với môi trường lưới điện khắc nghiệt và kéo dài tuổi thọ pin;

Số lượng pin có thể điều chỉnh được hỗ trợ 30-40 pin. Khi pin bị hỏng, sau khi tháo pin pin bị hỏng, số pin còn lại có thể tiếp tục cấp nguồn dự phòng cho máy hệ thống:

Thiết kế phụ tùng dự phòng theo mô-đun UPS N+X, không có điểm lỗi duy nhất;

Tất cả các mô-đun nguồn đều hỗ trợ trao đổi nóng trực tuyến, dễ dàng mở rộng và bảo trì, toàn bộ nguồn điện của máy, quạt và quan trọng tín hiệu truyền thông áp dụng thiết kế dự phòng, độ tin cậy cao hơn;

PF đầu ra có thể đạt tải thêm 1,11% hơn UPS truyền thống;

Kiểm soát phân tán + tập trung lập kế hoạch, DSP trong mô-đun nguồn chịu trách nhiệm điều khiển, năng lượng bộ điều khiển ECM chịu trách nhiệm lập kế hoạch, tách chức năng, giảm độ phức tạp logic;

Thiết kế bypass tập trung, mô-đun bypass tích hợp điều khiển DSP độc lập, bảo trì có thể cắm được

Thay thế, chống va đập mạnh, tránh sự mất cân bằng trở kháng giữa nhiều đường vòng tĩnh điện công suất thấp gây ra dòng điện không đều.

Phạm vi ứng dụng UPS mô-đun N+X:

Áp dụng cho IDC (Internet Data Center), trung tâm tính toán dữ liệu mô-đun, ISP (Nhà cung cấp dịch vụ Internet), viễn thông, v.v.

Vui lòng liên hệ với chúng tôi để biết thêm chi tiết thông tin, chúng tôi sẽ cung cấp cho bạn các tài liệu kỹ thuật chi tiết hơn và báo giá thỏa đáng.
