Các vấn đề phổ biến của màn hình DC

Bảng điều khiển DC là một thiết bị quan trọng để cung cấp năng lượng DC ổn định trong hệ thống điện. Nó được sử dụng rộng rãi trong các trạm biến áp, nhà máy điện, doanh nghiệp công nghiệp và các nơi khác để kiểm soát, bảo vệ và mạch tín hiệu. Sau đây là câu hỏi thường gặp (FAQ) về bảng điều khiển DC và câu trả lời chi tiết:

I. Khái niệm cơ bản

1. Bảng điều khiển DC là gì?

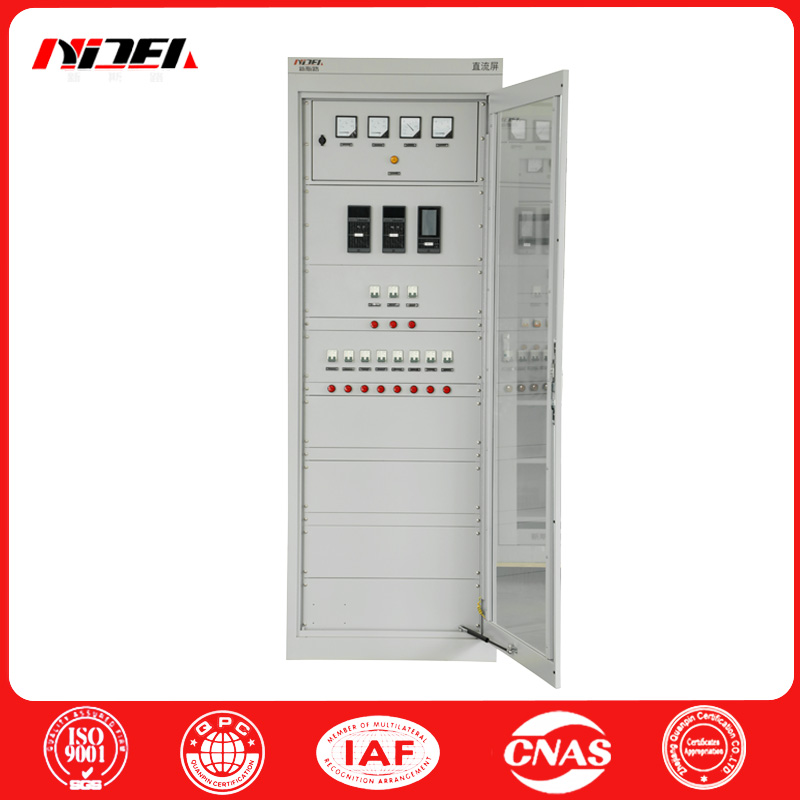

Bảng điều khiển DC là một bộ thiết bị hoàn chỉnh chuyển đổi công suất AC thành công suất DC ổn định và có thể nhận ra các chức năng sạc, xả, giám sát và bảo vệ. Nó chủ yếu bao gồm các mô-đun chỉnh lưu, bộ pin, hệ thống giám sát, công tắc trung chuyển, v.v. và cung cấp công suất DC đáng tin cậy cho cơ chế vận hành của các công tắc điện áp cao, thiết bị bảo vệ chuyển tiếp, thiết bị tự động hóa, v.v.

2. Chức năng cốt lõi của bảng DC là gì?

 Cung cấp nguồn cung cấp năng lượng liên tục: Khi nguồn điện AC bị gián đoạn, bộ pin được xả ngay lập tức để đảm bảo hoạt động bình thường của tải DC (như hoạt động của bộ ngắt mạch, thiết bị bảo vệ) và tránh mở rộng các vụ tai nạn hệ thống điện.

 Đầu ra điện áp: công suất AC được chỉnh lưu thànhDC Sức mạnhThông qua mô -đun chỉnh lưu và điện áp đầu ra được ổn định để đáp ứng các yêu cầu điện áp của các tải khác nhau (thường là 110V hoặc 220V).

 Cá nhân và bảo vệ: Giám sát trạng thái pin thời gian thực, điện áp đầu ra và dòng điện, đầu vào AC và các tham số khác, tự động báo động hoặc chuyển đổi chế độ vận hành khi xảy ra bất thường (chẳng hạn như chuyển sang nguồn pin khi mất nguồn AC).

Ii. Cấu trúc và các thành phần

1. Các thành phần chính của bảng DC là gì?

 Mô -đun phân tích: Chuyển đổi nguồn AC thành nguồn DC. Đây là thành phần chuyển đổi công suất cốt lõi của bảng DC. Nó thường áp dụng thiết kế mô -đun và hỗ trợ sao lưu N+1 dự phòng.

 Góibattery: Thiết bị lưu trữ năng lượng cung cấp năng lượng khi tắt nguồn AC. Loại phổ biến là pin axit-niêm phong được kiểm soát van (VRLA).

 Đơn vị phân tích: Thực hiện giám sát các tham số khác nhau của bảng DC (như điện áp, dòng điện, trạng thái pin), giao tiếp báo động và từ xa (như RS485, Ethernet).

 Đơn vị FEEDER: Bao gồm các bộ ngắt mạch DC, cầu chì, v.v., được sử dụng để phân phối nguồn DC cho các mạch tải khác nhau và cung cấp bảo vệ ngắn mạch và quá tải.

 Mô -đun phụ phí: Cung cấp dòng sạc cho gói pin và tự động điều chỉnh chế độ sạc (như dòng điện không đổi, điện áp không đổi) theo trạng thái pin.

2. Vai trò của bộ pin trong bảng điều khiển DC là gì?

Bộ pin là "nguồn cung cấp năng lượng dự phòng" của bảng điều khiển DC. Khi đầu vào AC là bình thường, mô -đun chỉnh lưu sẽ cung cấp năng lượng và sạc pin cùng một lúc; Khi AC bị gián đoạn, pin xả ngay lập tức để đảm bảo nguồn điện liên tục cho tải. Công suất của nó cần được tính toán dựa trên năng lượng tải và thời gian sao lưu (chẳng hạn như "công suất tốc độ 10 giờ" có nghĩa là công suất của pin được xả tại một dòng điện cụ thể trong 10 giờ).

Iii. Vận hành và bảo trì

1. Những thông số nào nên được chú ý trong việc kiểm tra hàng ngàyBảng điều khiển DC?

 Đầu vào AC: Có phải điện áp bình thường (chẳng hạn như 380V ± 10%), có bất kỳ sự mất pha nào, quá điện áp/quá điện áp.

 Đầu ra DC: Có ổn định điện áp (chẳng hạn như hệ thống 110V thường được duy trì ở mức 115-121V, hệ thống 220V được duy trì ở 230-242V) và là dòng điện trong phạm vi hợp lý.

 Trạng thái cơ bản: Điện áp tế bào đơn (điện áp bình thường của pin 12V thường là 12,5-13.0V), nhiệt độ (tránh vượt quá 35), cho dù có phình ra hay rò rỉ.

 Trạng thái module: Cho dù mô -đun chỉnh lưu có hoạt động bình thường (trạng thái chỉ báo), cho dù có quá tải hay báo động lỗi.

 Thông tin: Liệu bộ phận giám sát có hiển thị báo động bất thường hay không (chẳng hạn như lỗi điện AC, giảm pin, lỗi mô -đun).

2. Các điểm bảo trì của pin là gì?

 Xác minh cải tiến điện tích và phóng điện: Nên thực hiện nó mỗi năm một lần, xả sâu đến 50% -80% công suất định mức và sau đó sạc lại để kích hoạt hoạt động của pin và tránh sunfid hóa tấm.

 Trình giữ sạch: Thường xuyên làm sạch bụi trên bề mặt pin và kiểm tra xem các thiết bị đầu cuối kết nối có bị lỏng hay bị ăn mòn không (bạn có thể áp dụng Vaseline để ngăn ngừa rỉ sét).

 Kiểm soát môi trường: Nhiệt độ của phòng pin cần được kiểm soát ở mức 20-25, tránh nhiệt độ cao (nhiệt độ cao sẽ rút ngắn tuổi thọ) hoặc nhiệt độ thấp (nhiệt độ thấp sẽ làm giảm công suất).

 Chu kỳ thay thế: Tuổi thọ của pin do van điều hòa thường là 5-8 năm. Nếu chênh lệch điện áp giữa các ô riêng lẻ quá lớn (hơn 0,2V) hoặc công suất phân rã xuống dưới 80% giá trị định mức, nó cần được thay thế kịp thời.
